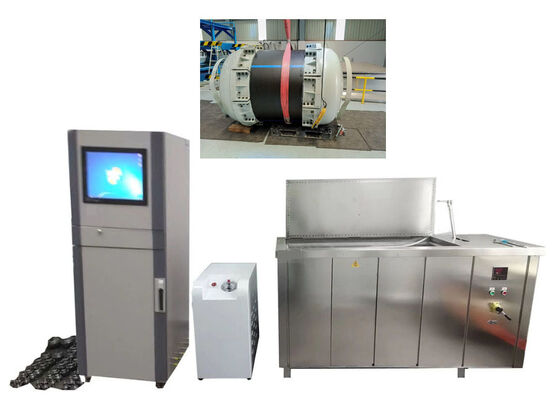

Mesin pengujian tekanan hidrostatik untuk deteksi kebocoran yang akurat dan inspeksi pipa tahan lama dalam aplikasi industri
Aplikasi:
Unit pengujian hidrostatik ini dirancang untuk melakukan penilaian pada berbagai pipa termoplastik, fittings pipa dan komponen struktural pengangkut cairan.Portofolio bahan yang dapat diuji termasuk polipropilena (PP), polietilen (PE), polivinil klorida (PVC), klorinasi polivinil klorida (PVC-C), acrylonitrile butadiene styrene copolymer (ABS), di antara banyak pilihan substrat lainnya.
Ini mendukung berbagai bentuk sampel, mulai dari tabung yang diekstrusi dan bagian kerja tabung yang dicetak injeksi hingga kumpulan uji yang dirakit, terlepas dari kondisi beban dorongan hidrostatik.Sampel uji yang dapat diterima mencakup segmen pipa yang dilas dengan bantalan panasdiameter luar nominal (dn) pipa uji memiliki rentang yang dapat disesuaikan yang luas;tunduk pada spesifikasi spesimen yang berbeda, ruang lingkup pengukuran membentang dari 25 mm hingga 1600 mm.
Tujuan:
Dirancang khusus untuk verifikasi kinerja sistem pipa plastik, mesin pengujian tekanan hidrostatik didedikasikan untuk mengevaluasi resistensi tekanan internal pipa plastik,Fittings dan assembly terintegrasi.
Di bawah lingkungan uji standar dan terkontrol dengan tepat, produk tabung yang diproduksi dari PP, PE, PVC,Bahan PVC-C dan ABS ditekan dengan tekanan internal yang ditentukan untuk durasi yang telah ditetapkan sebelumnyaProsedur pengujian menilai daya tahan tekanan struktural sampel uji dan memverifikasi terjadinya fenomena cacat termasuk kebocoran cairan, pecahnya pipa dan deformasi yang berlebihan.
Prosedur pengujian standar ini memainkan peran penting dalam memvalidasi kualitas keseluruhan,Keamanan operasional dan keandalan layanan jangka panjang dari komponen pipa plastik yang digunakan dalam sistem pengiriman cairanFasilitas pipa semacam itu banyak digunakan dalam pemurnian air, pembuangan limbah, pengiriman gas dan skenario transportasi cairan industri.
Karakteristik produk:
- Sistem ini mendukung konfigurasi parameter uji yang fleksibel melalui mode operasi ganda, kompatibel dengan terminal layar sentuh lokal dan terminal PC eksternal.
- Dengan jejak kompak dalam 1 meter persegi, peralatan ini mampu menghasilkan hingga 50 jenis nilai tekanan yang disesuaikan, yang mencakup spesifikasi tekanan pasokan air standar.
- Dilengkapi dengan fungsi identifikasi otomatis cerdas, perangkat dapat secara otonom mengenali spesifikasi sampel dan sifat material,dan menghasilkan strategi peningkatan tekanan yang dioptimalkan dan algoritma operasional yang sesuai.
- Peralatan ini memberikan akurasi regulasi tekanan yang luar biasa.yang secara efektif mengurangi abrasi katup solenoid dan memperpanjang umur layanan keseluruhan peralatan.
- Semua komponen logam yang bersentuhan langsung dengan media pengangkut terbuat dari bahan stainless steel premium untuk daya tahan dan ketahanan korosi yang superior.
- Antarmuka tampilan manusiawi mendukung beralih multi-bahasa, sangat beradaptasi dengan permintaan penggunaan yang berbeda dari klien global.
- Prosedur kalibrasi tekanan dalam ujiannya disederhanakan dan mudah digunakan, memungkinkan sistem untuk mempertahankan operasi terus menerus sepanjang proses kalibrasi tanpa gangguan penutupan.
- Mekanisme perlindungan keamanan multi-dimensi dibangun ke dalam perangkat, yang mencakup keamanan listrik, struktur mekanik dan perlindungan program perangkat lunak untuk memastikan operasi yang stabil.
- Mengadopsi transmisi protokol TCP/IP standar, sistem ini mewujudkan transmisi komunikasi data yang stabil, tidak terhalang dan sangat dapat diandalkan.
Memenuhi Standar:
ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335.
Panjang bebas sampel:
| Jenis spesimen |
Persyaratan panjang bebas |
| Sampel pipa yang diekstrusi |
dn <315mm: ≥ 3dn dan ≥ 250mm; dn > 315mm: ≥ 2dn |
| Sampel Pipa Injeksi |
Dn < 50mm: 3dn; 50mm ≤ Dn ≤ 110mm: ≥ 140mm |
| Sampel yang dirakit dengan dorongan hidrostatik (dua bagian pipa) |
≥ 3dn dan ≥ 250mm (dn > 315mm: ≥ 2dn jika panjang minimum tidak dipenuhi) |
| Sampel yang dirakit dengan dorongan hidrostatik (dengan perlengkapan) |
≥ 2dn dan ≥ 150mm; dn > 250mm: ≥ 1,5dn |
| Spesimen yang dirakit dengan dorongan hidrostatik (cabang pelana) |
≥ 100mm |
| Spesimen yang dirakit tanpa dorongan hidrostatik |
= dn dan ≥ 150mm |
Parameter teknis:
| Model |
XGY-16C |
| Jangkauan diameter |
Φ8-1800mm |
| Stasiun |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 dll dapat disesuaikan |
| Modus kontrol |
Kontrol mikro, kontrol PC industri |
| Mode Tampilan |
Tampilan warna LCD PC industri |
| Mode penyimpanan |
Penyimpanan PC |
| Modus cetak |
Output printer warna |
| Tekanan uji |
Jangkauan tekanan |
0.1-16MPa |
| Keakuratan kontrol |
± 1% |
| Resolusi layar |
0.01MPa |
| Jangkauan kerja |
5% ~ 100% FS |
| Kesalahan indikasi |
± 1% |
| Pengukur Waktu |
Jangkauan timer |
0~10000 jam |
| Keakuratan timer |
± 0,1% |
| Resolusi timer |
1s |
| Kekuatan |
380V 50Hz tiga fase empat kabel 1.5KW |
| model tutup ujung |
dariΦ8.hingga 1800mm |

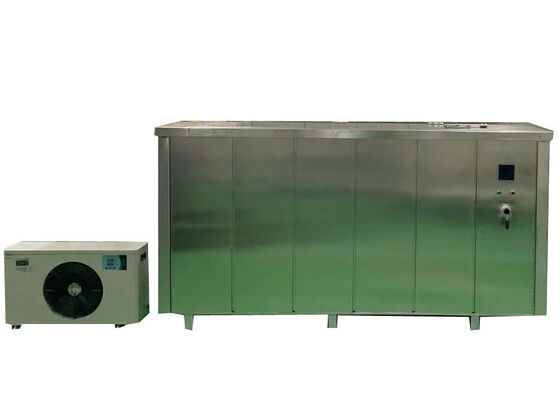

| Ukuran tangki air |
tergantung pada ukuran pipa |
| Kisaran suhu |
15-95°C |
| Dimensi (tiga stasiun) |
715×625×1700 ((mm) atau lainnya
|
FAQ:
T1: Merek mana yang memproduksi Mesin Pengujian Tekanan Hidrostatik Pipa Plastik?
A1: Mesin pengujian tekanan hidrostatik ini memiliki merek JHH, dengan basis produksinya terletak di Beijing, Cina.
T2: Apa tujuan utama pengujian yang dicapai Mesin pengujian tekanan hidrostatik pipa plastik?
A2: Alat uji ini dirancang untuk mengevaluasi kinerja hidrostatik dan kekuatan ketahanan ledakan untuk produk pipa plastik.
T3: Kategori benda kerja dan bahan baku apa yang kompatibel dengan mesin pengujian tekanan hidrostatik ini?
A3: Ini mendukung pengujian untuk pipa plastik serta produk pipa komposit, termasuk PP-R, PP-B, PP-A, PVC, PE, PE-X dan kelas pipa lainnya yang relevan.
T4: Tingkat presisi pengukuran apa yang dapat diberikan oleh Mesin Uji Tekanan Hidrostatik ini?
A4: Keakuratan pengukurannya mencapai 0,1 % relatif terhadap kisaran skala penuh.
T5: Berapa tekanan uji batas atas yang didukung oleh Mesin Uji Tekanan Hidrostatik?
A5: Kemampuan tekanan uji maksimum dari unit ini mencapai 10 MPa, setara dengan 100 bar (1450 psi).
