Perangkat uji drop hammer untuk simulasi dampak dunia nyata
Peralatan pengujian profesional yang dirancang untuk mensimulasikan kondisi dampak dunia nyata untuk pengembangan produk dan aplikasi pengujian keamanan.
Ringkasan Produk
Sesuai dengan metode pengujian sepanjang waktu untuk ketahanan ledakan eksternal pipa termoplastik,tester profesional ini secara luas diadopsi untuk menilai kekuatan dampak eksternal pipa plastik, pelat plastik, dan berbagai bahan non-logam.
Untuk skenario pengujian pipa plastik, peralatan ini mendukung berbagai jenis pipa termasuk pipa pasokan air PVC-U, pipa pasokan air tekanan rendah, pipa berbulu lapisan inti,pipa bergelombang dinding ganda, pipa karat, pipa baja bertulang, pipa pasokan air PE, pipa listrik MPP, pipa penggulung dinding berongga, dan pipa listrik CPVC,yang mencakup spesifikasi pipa plastik utama untuk aplikasi industri dan konstruksi.
Fitur Instrumen
- Desain perlindungan keselamatan tiga tingkat:Sistem perlindungan keamanan hierarkis dengan pintu akses sampel utama, pintu jendela pengamatan sekunder dan struktur perlindungan batas pukulan atas/bawah tersier
- Kinerja Angkat Berkecepatan Tinggi:Motor langkah torsi tinggi memberikan kecepatan angkat cepat 250 mm per detik, menyelesaikan pukulan penuh 2 meter hanya dalam 8 detik
- Fungsi Hover Posisi Cerdas:Pemrograman regulasi kecepatan multi-tahap memungkinkan melayang stabil dan penentuan posisi yang akurat dari drop hammer
- Struktur pipa knalpot yang dioptimalkan:Pipa panduan drop hammer yang dimodelkan 3D dengan bukaan knalpot yang dioptimalkan meminimalkan hambatan udara, struktur lingkaran lingkaran yang diperkuat mencegah deformasi
- Penguncian dan pelepasan palu pneumatik:Komponen penggerak pneumatik dorongan tinggi dengan konfigurasi silinder ganda waktu panjang 300N dan permukaan palu lempeng tendon yang diperkuat memastikan operasi yang stabil
- Pengumpulan Modular Terintegrasi:Profil paduan aluminium standar dengan layar sentuh 7 inci dan pengontrol Delta PLC untuk prosedur standar dan kekuatan struktur ringan
Spesifikasi Teknis
| Parameter |
Spesifikasi |
| Model |
XJL-300D |
| Suhu Lingkungan |
10°C-35°C |
| Jatuhkan Massa Palu |
0.5kg-5kg, kenaikan 0,125kg |
| Diameter palu |
D25mm, D50mm, D90mm |
| Ketinggian Jatuh |
30mm-2000mm, kesalahan ≤ ±2mm |
| Diameter Sampel |
Φ10mm-Φ450mm |
| Penyimpangan Pusat Dampak |
≤2mm dari pusat perlengkapan |
| Dukungan tipe V |
120° |
| Sumber Daya |
220-230VAC |
| Dimensi |
720mm * 690mm * 3650mm |
| Berat bersih |
300kg |
Fungsi Utama
- Perangkat pengujian profesional untuk mengevaluasi sifat kekuatan benturan eksternal pipa plastik, pelat plastik, dan bahan teknik non-logam
- Kompatibel dengan berbagai produk pipa termasuk PVC-U, PE, MPP, CPVC dan berbagai jenis pipa khusus
Definisi pengujian
Tingkat Dampak Nyata (TIR):
Ketika menguji seluruh batch produk, tingkat dampak yang sebenarnya mengacu pada kuozien yang diperoleh dengan membagi jumlah sampel yang rusak akibat dampak dengan jumlah total tes dampak,Ditampilkan sebagai persentase.
Kegagalan:
Sebuah spesimen didefinisikan sebagai gagal ketika retakan terlihat, celah, atau patah lengkap dapat diidentifikasi dengan pemeriksaan visual setelah beban dampak.Kerontokan sederhana atau perubahan warna permukaan tidak dianggap kegagalan spesimen.
Prinsip pengujian
Tempatkan sampel pipa atau profil pada meja kerja dan kalibrasi ketinggian sampel sampai permukaan atasnya sejajar dengan batas bawah sistem sensor fotoelektrik.Pilih ujung palu yang tepat dan beban mati sesuai dengan standar pengujian, kemudian perakitan perakitan palu dampak. menyetel posisi dari elektromagnetik vibrasi damping sistem dan menggantung palu di posisi. selama pengujian,palu mengalami jatuh bebas dari ketinggian yang telah dikonfigurasi dan memukul spesimenOperator kemudian memeriksa apakah retakan atau fraktur muncul pada pipa atau profil yang diuji setelah benturan.
Pertanyaan yang Sering Diajukan
Apa itu peralatan uji Drop Hammer?
Drop Hammer Test Equipment adalah peralatan inspeksi yang diproduksi oleh JHH di Beijing, Cina, yang didedikasikan untuk mengevaluasi kinerja ketahanan benturan berbagai sampel uji.
Fungsi inti apa yang disediakan oleh peralatan uji Drop Hammer?
Peralatan uji Drop Hammer berfungsi untuk mencirikan kemampuan anti-impact spesimen, mendukung produsen dalam menerapkan kontrol kualitas yang efektif untuk produk jadi.
Sampel pengujian apa yang kompatibel dengan peralatan uji Drop Hammer?
Perangkat ini cocok dengan berbagai kategori barang tabung termasuk pipa pasokan air PVC-U, pipa air limbah, pipa pasokan air bertekanan rendah, pipa transportasi bertekanan rendah, pipa berbulu lapisan inti,pipa bergelombang dinding gandaIni juga berlaku untuk lembaran plastik kaku.
Apa presisi pengukuran Drop Hammer Test Equipment?
Perangkat uji Drop Hammer mencapai akurasi pengukuran 0,5%.
Apa kapasitas pengujian maksimum?
Peralatan uji drop hammer memiliki energi uji maksimal 300J.

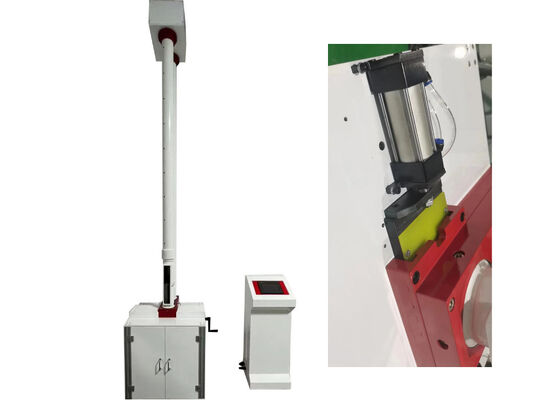

Gambar Produk
