Peralatan Pengujian Pipa untuk Memfasilitasi Pengujian Siklus Tekanan dan Suhu Jangka Panjang pada Sistem dan Perlengkapan Pipa Plastik

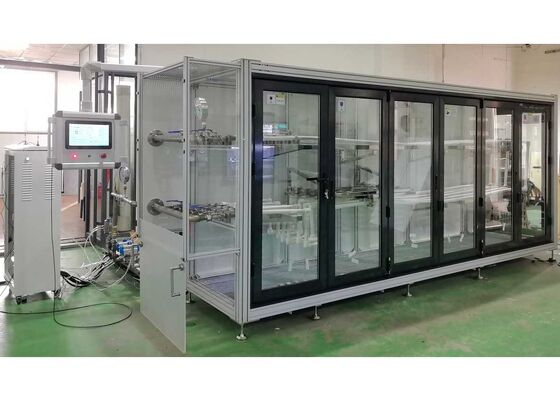

Gambar besar : Peralatan Pengujian Pipa untuk Memfasilitasi Pengujian Siklus Tekanan dan Suhu Jangka Panjang pada Sistem dan Perlengkapan Pipa Plastik

Detail produk:

Tempat asal:	Beijing, Tiongkok
Nama merek:	JINHAIHU
Sertifikasi:	ISO9001, CE
Nomor model:	CHW-63M

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1 Set
Kemasan rincian:	Kasus kayu standar ekspor
Waktu pengiriman:	10 ~ 15 hari kerja
Syarat-syarat pembayaran:	L/C,D/A,D/P,T/T,Western Union
Menyediakan kemampuan:	20 set per bulan

Kontak

Detil Deskripsi produk

Nama Produk:	Peralatan Pengujian Pipa untuk Memfasilitasi Pengujian Siklus Tekanan dan Suhu Jangka Panjang pada S	Jumlah siklus:	Berapa kali dari 0 hingga 100.000
Homogenitas suhu:	±0,5℃	Kecepatan Aliran:	>0,9 m/dtk
Metode Pengendalian:	Kontrol PLC	Akurasi kontrol suhu:	Tetapkan nilai ±0,5°c
Rentang kendali suhu:	20°c hingga suhu kamar (suhu ruangan> 20°c)	Modus tampilan:	Tampilan Layar Sentuh
Menyoroti:	Peralatan pengujian pipa untuk sistem plastik , Peralatan pengujian siklus tekanan untuk pipa , Peralatan pengujian suhu untuk fittings pipa

Peralatan pengujian pipa untuk pengujian siklus tekanan dan suhu jangka panjang

Sistem pengujian khusus ini dirancang untuk penilaian daya tahan sistem pipa plastik dan fittings, dirakit sesuai dengan spesifikasi standar.Sistem menerapkan tekanan internal yang telah ditetapkan sementara mengekspos spesimen pada kondisi suhu dingin dan panas selama periode pengujian yang diprogram.Setelah siklus uji selesai, sistem secara otomatis memeriksa pipa dan fittings untuk kebocoran atau cacat pecah.

Tinjauan Protokol Pengujian

Verifikasi daya tahan jangka panjang ini membutuhkan 5.000 siklus sirkulasi air panas dan dingin per set sampel,dengan setiap siklus berlangsung 30 menit (15 menit air dingin diikuti 15 menit air panas)Peralatan ini memastikan operasi yang dapat diandalkan jangka panjang tanpa gangguan dan stabilitas kinerja yang konsisten.mesin ini telah menunjukkan nol cacat teknis atau kualitas selama tahun operasi.

Konfigurasi Sistem

Alat ini terdiri dari empat modul fungsional inti: modul pelaksanaan pertukaran air dingin, modul pelaksanaan pertukaran air panas, ruang uji sampel, dan pendingin air industri.Fiturnya termasuk desain eksterior yang ramping, kerangka struktural modular, teknologi kontrol canggih, kinerja operasi yang stabil, kualitas yang dapat diandalkan, dan operasi yang mudah digunakan.

Fitur Instrumen

Desain struktur terbuka yang dilindungi paten:Air suhu tinggi dan tekanan tinggi beredar secara eksklusif di dalam sampel uji dan pipa penghubung khusus.Peralatan menggunakan desain wadah tekanan atmosfer dengan pipa sirkulasi lain yang berjalan di bawah tekanan atmosfer standar, memastikan operasi jangka panjang yang dapat diandalkan.
Sistem kontrol loop tertutup penuh:Menggunakan sistem kontrol digital yang diimpor yang menyediakan pengaturan presisi tekanan internal dengan loop tertutup.Otomatis mengatur pompa sirkulasi utama dan katup kontrol berdasarkan indikator waktu nyata termasuk suhu cairan, durasi operasi, dan kecepatan aliran pipa.
Sistem Switching Siklus Cerdas:Sistem kontrol secara otomatis menyesuaikan status operasi berdasarkan pemantauan suhu air masuk/keluar secara real-time, tingkat cairan tangki, dan interval switching.Memastikan variasi suhu antara tangki tetap di bawah 3 °C untuk konsumsi energi yang sangat rendah.
Desain Operasi Low-Noise:Dilengkapi dengan pengontrol aliran air eksklusif yang secara signifikan mengurangi kebisingan operasi dari aliran air berkecepatan tinggi.
Sistem pendingin berkinerja tinggi:Menggunakan pendingin industri impor dengan teknologi pendingin air-ke-air untuk meningkatkan efisiensi pendingin dan memperpanjang umur layanan.

Standar Kepatuhan

GB/T 18742.2-2017 Sistem pipa polipropilena untuk instalasi air panas dan dingin
GB/T 13663.2-2018 Sistem pipa polietilena (PE) untuk pasokan air
GB/T 15560-1995 Metode pengujian untuk hambatan ledakan instan dan tekanan hidrolik
GB/T 6111-2018 Pipa termoplastik untuk transportasi cairan
ISO 1167-1:2006 Resistensi pipa termoplastik terhadap tekanan internal
ISO 1167-2:2006 Persiapan potongan uji pipa
ASTM D1598 Waktu ke Gagal pipa plastik di bawah tekanan internal konstan
ASTM D1599 Ketahanan terhadap tekanan hidraulik jangka pendek

Parameter teknis

Parameter	Spesifikasi
Jangkauan Kontrol Tekanan	00,40 MPa ~ 1,20 MPa
Keakuratan Kontrol	Nilai pengaturan ±0,02 MPa
Stasiun Uji	1-6
Luas total maksimum bagian lintas yang diukur	6200 mm2 (2 × φ63); dapat disesuaikan
Waktu sirkulasi (air panas/air dingin)	Tahun 600 sampai 1800
Bergantian Waktu Air Panas/Dingin	≤ 60 s
Jumlah Siklus	0 sampai 100,000
Panjang maksimum bagian pipa lurus	3700mm

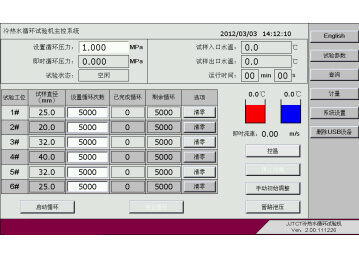

Mode Tampilan	Tampilan layar sentuh
Metode Kontrol	Kontrol PLC
Kecepatan Aliran	> 0,9m/s
Kualitas Air	Air murni, air deionisasi, atau air yang diremehkan
Tekanan pasokan air otomatis	> 0,05 MPa
Kesalahan Pembacaan Tampilan Suhu	± 0,2°C
Perbedaan suhu (inlet/outlet)	< 2°C
Kisaran suhu tangki air dingin	20°C sampai suhu kamar
Jangkauan suhu tangki air panas	Suhu kamar sampai 95°C
Sumber Daya	380V AC, 50Hz, 25kW
Rangka Ukuran	5200 mm × 3200 mm × 2100 mm
Dimensi Instalasi	6000 mm × 4000 mm × 3000 mm
Total Berat	3210 kg

Konfigurasi komponen utama

komponen	Jumlah
Komputer layar sentuh industri	1 unit
Tangki penyimpanan air dingin	1 unit
Tangki air panas	1 unit
Ruang pengujian	1 set
Perangkat Preloading	6 set
Pompa sentrifugal tipe multi-tahap	1 set
Katup magnetik pneumatik	4
Pompa dalam baris	1 set
Perlengkapan (berbagai ukuran)	Berbagai set
