Tutup Ujung Pipa Plastik Tahan Tekanan Tinggi
Tutup Ujung Pipa Plastik tahan tekanan tinggi ideal untuk menyegel pipa plastik selama pengujian hidrostatik dan pecah.
Ikhtisar Produk
Sambungan Penyegel DN560mm, tersedia dalam opsi Baja Tahan Karat (SS) atau Baja Karbon, dirancang khusus dan dibuat secara presisi untuk memberikan penyegelan yang andal untuk spesimen pipa plastik dan komposit selama pengujian kinerja kritis. Ini secara khusus kompatibel dengan pipa HDPE, PE, PVC, PP-R, ABS, dan komposit, memfasilitasi penyegelan kedap kebocoran untuk pengujian hidrostatik, pengujian pecah, pengujian tekanan negatif, dan evaluasi kinerja pipa terkait lainnya.
Fitur Struktural

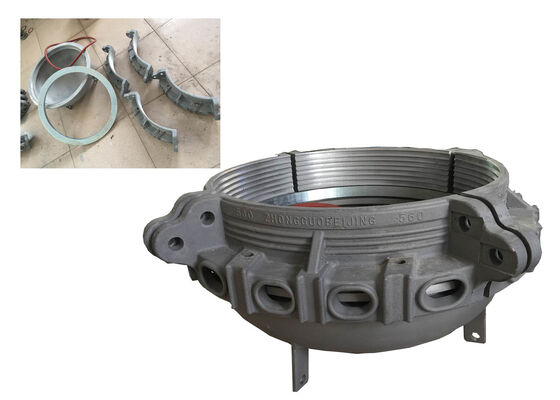

Perlengkapan Struktural Tipe-A Cor menampilkan desain tanpa batang (tanpa batang pengikat perantara) dan menunjukkan ketahanan tekanan tinggi yang luar biasa, sehingga cocok untuk skenario pengujian pipa yang ketat yang melibatkan beban tekanan ekstrem.

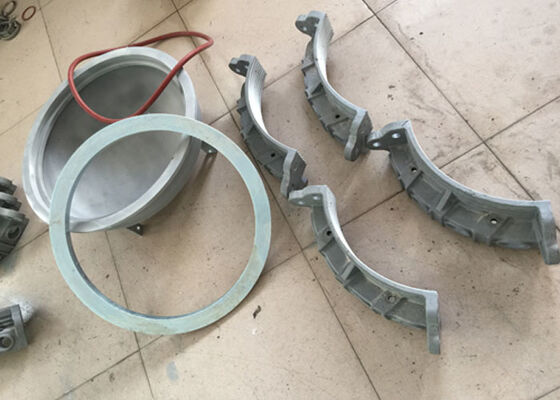

Konfigurasi komponennya terdiri dari alas setengah lingkaran, cincin-O karet silikon, cincin pengikut, blok penjepit, baut pengencang, baut kompresi, dan katup ventilasi—semuanya direkayasa untuk bekerja secara sinergis untuk penyegelan yang andal dan stabilitas struktural selama pengujian.
Ukuran yang Tersedia
Diameter pipa yang berlaku mencakup Ø10 mm, Ø12 mm, Ø16 mm, Ø25 mm, Ø32 mm, Ø40 mm, Ø50 mm, Ø63 mm, Ø75 mm, Ø90 mm, Ø110 mm, Ø125 mm, Ø140 mm, Ø160 mm, Ø180 mm, Ø200 mm, Ø225 mm, Ø250 mm, Ø280 mm, Ø315 mm, Ø355 mm, Ø400 mm, Ø450 mm, Ø500 mm, Ø560 mm, Ø630 mm, Ø710 mm, Ø800 mm, Ø900 mm, Ø1000 mm, Ø1100 mm, Ø1200 mm, Ø1400 mm, Ø1600 mm, Ø1800 mm, dan Ø2000 mm.
Standar Kepatuhan
Produk ini sepenuhnya kompatibel dengan British Standards (BS), American Standards (ASTM/ASME), dan standar perpipaan internasional lainnya, melayani berbagai persyaratan proyek global.
EN921, ISO1167, ASTM D 1598/1599
Spesifikasi Teknis
| Nama Produk |
Sambungan segel baja SS atau karbon DN560mm digunakan untuk menyegel pipa HDPE, PE, PVC |
| Warna |
Putih keperakan |
| Dimensi Garis Besar |
φ850*450mm |
| Diameter Pipa yang Berlaku |
φ560~φ565mm |
| Tekanan Maks. |
4MPA |
| Ukuran Cincin Segel |
φ495*18mm |
| Konektor Tutup Ujung |
M12*1.25, 1/4'', 3/8" (dapat disesuaikan) |
| Tipe |
Tipe A |
| Pengepakan |
Ekspor standar kayu |
| Sertifikat |
ISO |
| Waktu Pengiriman |
10 hari |
Pertanyaan yang Sering Diajukan
Q1: Bahan apa yang digunakan dalam pembuatan perlengkapan pipa, dan kinerja ketahanan korosi apa yang ditawarkannya?
Perlengkapan pipa dibuat dari baja tahan karat (SS) atau baja karbon bermutu tinggi, dengan semua permukaan yang bersentuhan dengan media menampilkan perawatan anti-korosi. Desain ini memastikan ketahanan yang sangat baik terhadap erosi kimia dan kelembaban, sehingga cocok untuk penggunaan jangka panjang dalam lingkungan pengujian hidrostatik, pecah, dan tekanan negatif yang melibatkan berbagai bahan pipa.
Q2: Berapa rentang diameter pipa yang berlaku dari perlengkapan tersebut, dan standar internasional mana yang kompatibel dengannya?
Perlengkapan tersebut mencakup rentang diameter yang luas dari Ø10 mm hingga Ø2000 mm, termasuk spesifikasi utama seperti Ø50 mm, Ø110 mm, Ø315 mm, Ø630 mm, dan Ø1600 mm. Ini sepenuhnya kompatibel dengan standar internasional termasuk British Standards (BS), American Standards (ASTM/ASME), dan seri ISO, beradaptasi dengan mulus dengan persyaratan produksi dan pengujian pipa global.
Q3: Berapa kapasitas penahan tekanan maksimum dari perlengkapan pipa, dan bisakah memenuhi tuntutan pengujian tekanan tinggi?
Perlengkapan ini memiliki kapasitas penahan tekanan maksimum hingga 16 MPa (160 bar), yang sepenuhnya memenuhi persyaratan tekanan pengujian hidrostatik dan pengujian pecah untuk sebagian besar pipa plastik industri (HDPE, PE, PVC, pipa komposit, dll.). Desain struktural tanpa batang meningkatkan stabilitas ketahanan tekanan, menghindari kebocoran atau deformasi di bawah kondisi tekanan ekstrem.
Q4: Mekanisme penyegelan apa yang diadopsi oleh perlengkapan tersebut, dan bagaimana cara memastikan kinerja kedap kebocoran selama pengujian?
Perlengkapan tersebut menggunakan sistem penyegelan cincin-O karet silikon yang dikombinasikan dengan desain cincin pengikut dan blok penjepit. Cincin-O menyediakan penyegelan elastis yang sangat pas dengan dinding bagian dalam pipa, sementara blok penjepit dan baut kompresi mencapai penerapan tekanan yang seragam. Struktur penyegelan multi-lapis ini memastikan tidak ada kebocoran selama pengujian, bahkan di bawah tekanan konstan yang berkepanjangan.
Q5: Fitur struktural apa yang dimiliki perlengkapan untuk menyederhanakan pemasangan dan meningkatkan efisiensi pengujian?
Perlengkapan tersebut mengadopsi desain struktural Tipe-A cor tanpa batang pengikat perantara, menampilkan struktur yang ringkas dan ringan. Dilengkapi dengan baut pengencang dan baut kompresi standar untuk perakitan dan pembongkaran cepat—mengurangi waktu penjepitan pipa hingga 30% dibandingkan dengan perlengkapan tradisional. Desain alas setengah lingkaran juga memastikan penempatan spesimen pipa yang stabil selama pengujian.
Q6: Apakah perlengkapan tersebut kompatibel dengan berbagai jenis bahan pipa dan skenario pengujian?
Ya, perlengkapan tersebut secara universal kompatibel dengan pipa plastik (HDPE, PE, PVC, PP-R, ABS), pipa komposit, dan pipa polietilen yang diperkuat baja. Ini cocok untuk beberapa skenario pengujian termasuk pengujian tekanan hidrostatik, pengujian kekuatan pecah, pengujian kekencangan tekanan negatif, dan pengujian ketahanan tekanan jangka pendek, berfungsi sebagai aksesori serbaguna untuk peralatan pengujian pipa.
