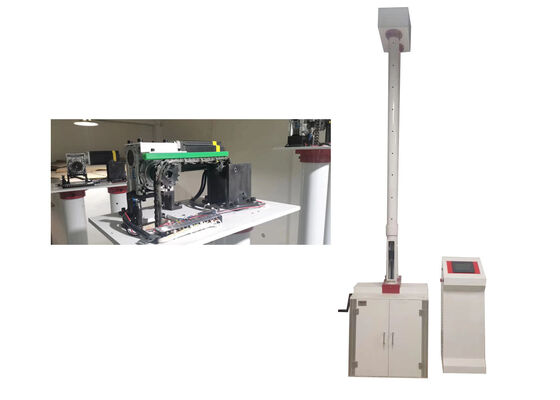

Peralatan Uji Palu Jatuh untuk Pengukuran Kekuatan Dampak yang Akurat
Mesin pengujian ini banyak digunakan untuk pengujian kekuatan benturan beban eksternal pada pipa plastik, lembaran plastik, dan bahan non-logam. Spesimen uji dibentur oleh palu jatuh—dengan massa dan bentuk yang ditentukan—yang dilepaskan dari ketinggian yang telah ditentukan sebelumnya ke posisi yang ditunjuk di sepanjang lingkar spesimen. Proses ini memungkinkan estimasi akurat Tingkat Dampak Sejati (TIR) untuk batch produk atau siklus produksi ekstruder.
TIR Maksimum yang Dapat Diterima: 10% (sesuai dengan standar kontrol kualitas industri)
Sebagai instrumen inspeksi kualitas profesional, alat ini banyak diterapkan dalam industri konstruksi, perusahaan manufaktur, sektor kimia, universitas, dan lembaga R&D atau kontrol kualitas lainnya.
Standar Kepatuhan
GB/T14152, GB/T10002.1, GB/T5836.1, GB/T13664, GB/T16800, ASTM D2444, ISO4422, ISO3127, BSEN1411 dan BSEN744.
Karakteristik Peralatan
Sistem Perlindungan Keselamatan Tiga Tingkat
- Tingkat 1: Pelindung Keselamatan Pintu Ruang Sampel
- Tingkat 2: Perlindungan Keselamatan Jendela Observasi (saat ini tidak terpasang)
- Tingkat 3: Mekanisme Keselamatan Batas Perjalanan Atas & Bawah
Pelindung berlapis-lapis ini menjamin keselamatan operator dan spesimen selama seluruh siklus pengujian.
Kemampuan Pengangkatan Kecepatan Tinggi
Dilengkapi dengan motor stepper torsi tinggi, perangkat ini mencapai kecepatan pengangkatan puncak 250 mm/detik. Alat ini dapat mengangkat palu dari titik nol hingga 2 meter hanya dalam 8 detik, secara drastis mengurangi waktu siklus pengujian dan meningkatkan efisiensi keseluruhan.
Sistem Melayang Presisi
Menggunakan program regulasi kecepatan multi-langkah, mesin memastikan penentuan posisi palu yang mulus dan akurat tanpa offset. Stabilitas ini mendasari kondisi pengujian yang konsisten, menghasilkan hasil data yang andal dan dapat direproduksi.
Tabung Palu Jatuh yang Ditingkatkan dengan Struktur Knalpot
Tabung palu jatuh dirancang melalui pemodelan 3D, terintegrasi dengan lubang ventilasi untuk meminimalkan hambatan angin selama penurunan palu. Alat ini juga menggabungkan mekanisme penjepitan yang diperkuat untuk mencegah deformasi tabung atau kerusakan fungsional, memastikan ketahanan operasional jangka panjang.
Mekanisme Penjepitan & Pelepasan Palu Pneumatik
Menggantikan pengaturan palu elektromagnetik konvensional, sistem ini mengadopsi konfigurasi pneumatik bertekanan tinggi—dilengkapi dengan silinder ganda langkah panjang 300N. Permukaan palu dilengkapi dengan bantalan tendon karet, memastikan gaya benturan yang stabil dan mencegah kerusakan spesimen. Fungsi penjepitan dan pelepasan memanfaatkan teknologi pneumatik, secara fundamental menyelesaikan masalah seperti keausan kabel, putusnya kawat, dan kebocoran listrik. Perangkat pengunci otomatis pneumatik bawaan memastikan operasi yang aman dan andal.
Arsitektur Modular Terintegrasi
- Rakitan Mekanis: Menggunakan konstruksi profil paduan aluminium standar, memungkinkan proses standar, instalasi modular, desain ringan, dan kekakuan struktural tinggi.
- Unit Kontrol Listrik: Dikonfigurasi dengan layar sentuh 7 inci dan PLC Delta, memfasilitasi pengoperasian yang ramah pengguna, kinerja kontrol yang stabil, dan pemeliharaan yang mudah.
Pemilihan Komponen Kelas Tinggi
Semua komponen inti dibeli secara global untuk keandalan dan kinerja yang unggul:
- Silinder: Merek Adker
- Layar Sentuh: Merek Delta
- PLC: Merek Delta
- Catu Daya: Merek Mean Well (Taiwan, Cina)
Mesin ini dilengkapi dengan perlindungan keselamatan yang komprehensif, termasuk perlindungan kebocoran listrik, pencegahan korsleting, tindakan anti-statis, teknologi anti-interferensi, perlindungan kegagalan daya, dan pencegahan kesalahan operasi—mencakup aspek listrik, mekanik, dan perangkat lunak.
Kemampuan Otomatisasi Tingkat Lanjut
Instrumen ini menawarkan otomatisasi ujung ke ujung, mencakup kalibrasi titik nol otomatis, pengangkatan palu otomatis, pelepasan palu otomatis, dan eksekusi pengujian otomatis. Ini mengurangi keterlibatan manual, meningkatkan efisiensi pengujian, dan mengurangi kesalahan manusia.
Parameter Teknis
| Parameter |
Spesifikasi |
| Model |
XJL-450M |
| Suhu sekitar |
10℃-35℃ |
| Massa palu jatuh |
0,5kg-5kg |
| Diameter palu |
D25mm, D90mm (dapat disesuaikan) |
| Tinggi jatuh |
50mm-2000mm, kesalahan≤±2mm |
| Diameter sampel |
φ10mm-φ450mm (dapat disesuaikan) |
| Penyimpangan pusat benturan dari pusat perlengkapan |
≤2mm |

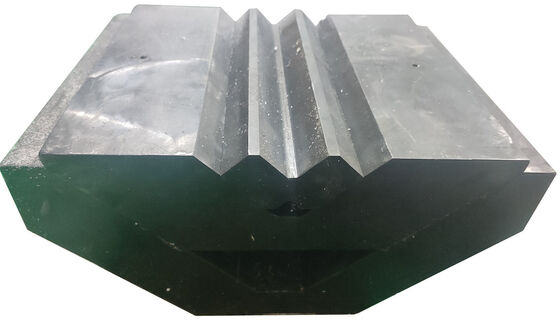

| Dukungan tipe-V |
120° |
| Sumber daya |
220VAC±10% |
| Dimensi garis besar |
730mm*700mm*3650mm |
| Berat bersih |
300kg |
Konfigurasi Standar
| Komponen |
Jumlah |
| Host |
Satu set |
| Lemari listrik |
Satu set |
| Badan palu |
Satu set |
| Kabel daya |
Satu buah |
| Dukungan tipe-V |
Dua buah |
| Alat operasi (kunci pas) |
Satu set |
Pertanyaan yang Sering Diajukan
Q1: Berapa rentang energi benturan maksimum mesin uji benturan palu jatuh?
A1: Model standar menawarkan rentang energi benturan 0,5-50 J, dengan perpanjangan opsional hingga 100 J untuk pengujian material berkekuatan tinggi. Alat ini mendukung tingkat energi yang dapat disesuaikan untuk memenuhi berbagai persyaratan pengujian untuk pipa plastik, lembaran, dan bahan non-logam.
Q2: Berapa ketinggian jatuh dan spesifikasi massa palu yang tersedia?
A2: Ketinggian jatuh yang dapat disesuaikan berkisar dari 50-2000 mm (tepat hingga ±1 mm). Massa palu dapat dikonfigurasi dalam kenaikan 0,1 kg, dengan opsi standar dari 0,2 kg hingga 10 kg—mencakup standar pengujian umum seperti ISO 3127 dan ASTM D 2444.
Q3: Seberapa akurat kontrol ketinggian jatuh dan gaya benturan mesin?
A3: Akurasi ketinggian jatuh adalah ±0,1% dari nilai yang ditetapkan (atau ±1 mm, mana yang lebih kecil). Mekanisme pelepasan pneumatik memastikan deviasi kecepatan awal nol, sementara sistem penginderaan gaya (opsional) memberikan akurasi gaya benturan ±1% FS—menjamin keandalan data pengujian.
Q4: Mekanisme perlindungan keselamatan apa yang dimiliki mesin untuk mencegah risiko operasional?
A4: Mesin ini memiliki sistem keselamatan tiga tingkat: Ⓚ Interlock ruang sampel (mesin berhenti jika pintu terbuka); Ⓛ Sakelar batas perjalanan atas/bawah; Ⓜ Tombol berhenti darurat. Tabung palu jatuh juga diperkuat untuk menghindari kerusakan struktural selama benturan berenergi tinggi.
Q5: Apakah mesin ini kompatibel dengan standar pengujian internasional, dan bahan apa yang dapat diujinya?
A5: Mesin ini sepenuhnya mematuhi standar ISO 3127, ASTM D 2444, GB/T 14152, dan BS EN 14411. Bahan yang berlaku meliputi pipa plastik (PVC, PE, PP), lembaran plastik, komposit non-logam kaku, dan bahan lain yang memerlukan evaluasi kekuatan benturan eksternal.
Q6: Berapa tingkat otomatisasi mesin, dan dapatkah ia merekam data pengujian secara otomatis?
A6: Mesin ini mendukung otomatisasi seluruh proses: kalibrasi titik nol otomatis, pengangkatan palu, penentuan posisi, pelepasan, dan perhitungan hasil pengujian. Dilengkapi dengan layar sentuh 7 inci dan PLC, mesin ini dapat menyimpan hingga 10.000 catatan pengujian (termasuk energi benturan, ketinggian jatuh, nilai TIR) dan mengekspor data dalam format Excel/CSV.
Q7: Berapa lama masa pakai komponen utama, dan pemeliharaan apa yang diperlukan?
A7: Komponen inti (silinder pneumatik, motor stepper, PLC) memiliki masa pakai ≥50.000 siklus pengujian. Pemeliharaan rutin meliputi pelumasan rel pemandu bulanan, inspeksi cincin penyegel triwulanan, dan kalibrasi ketinggian jatuh serta massa palu tahunan.
Q8: Kondisi lingkungan apa yang diperlukan agar mesin beroperasi secara normal?
A8: Suhu operasi: 10-35 °C; kelembaban relatif: ≤85% (tanpa kondensasi); catu daya: AC 220V±10% 50Hz (atau 110V±10% 60Hz, dapat disesuaikan); tidak ada interferensi elektromagnetik kuat atau getaran di area kerja.
