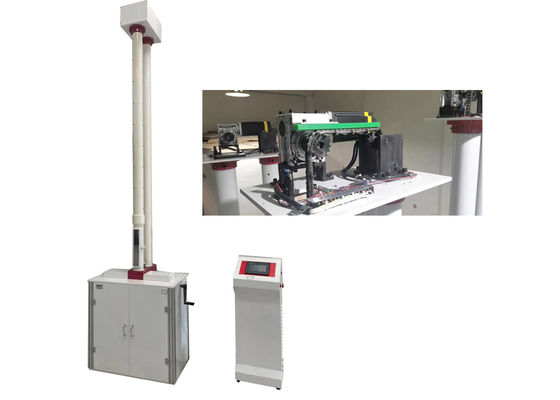

Drop Hammer Test Equipment yang menawarkan konstruksi dan kinerja yang tahan lama untuk terus menerus di laboratorium pengujian bahan
Deskripsi Produk
Tester Dampak Berat Jatuh dirancang khusus untuk pengujian kinerja dampak pipa plastik, lembaran logam, dan produk terkait.Tujuan utamanya adalah untuk secara akurat mengevaluasi sifat ketahanan benturan bahan-bahan ini, memberikan data penting untuk kontrol kualitas dan kualifikasi bahan.
Sistem kontrol menggabungkan teknologi kontrol digital canggih, memungkinkan pengaturan parameter yang tepat, kalibrasi nol otomatis, dan mengangkat dan melepaskan palu otomatis.Desain cerdas ini tidak hanya merampingkan alur kerja operasional tetapi juga secara efektif menghilangkan dampak sekunder - memastikan kondisi tes yang konsisten dan, hasil yang dapat diulang.
Fitur Instrumen
Sistem Perlindungan Keamanan Tiga Tingkat
Penguji dilengkapi dengan mekanisme perlindungan interlock multi-lapisan untuk memastikan keselamatan operasi:
- Tingkat 1: Sampel perlindungan pintu interlock
- Tingkat 2: Perlindungan interlock jendela pengamatan
- Tingkat 3: Perlindungan Posisi Batas Atas & Bawah
Kinerja Angkat Berkecepatan Tinggi
Didorong oleh motor langkah torsi tinggi, penguji mencapai kecepatan angkat hingga 250 mm / detik - memungkinkan palu mencapai 2 meter dari nol hanya dalam 8 detik.Hal ini secara signifikan memperpendek siklus pengujian dan meningkatkan efisiensi untuk skenario pengujian throughput tinggi.
Fungsi Hover Cerdas
Mengintegrasikan algoritma kontrol kecepatan multi-tahap untuk memastikan decelerasi palu halus dan posisi yang tepat dengan penyimpangan nol.menjamin kondisi uji yang konsisten dan pengulangan data yang dapat diandalkan.

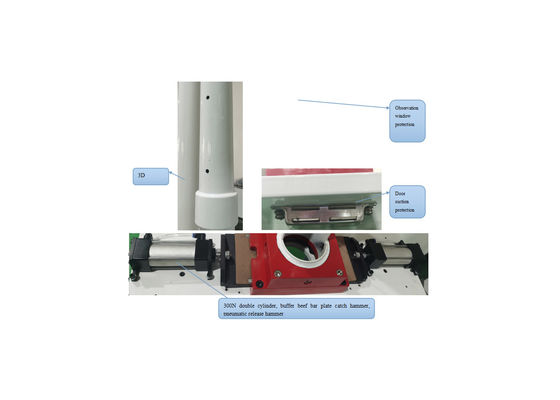

3D-Model Drop Hammer Guide Pipe
Pipa panduan palu jatuh dioptimalkan melalui pemodelan 3D, mengintegrasikan lubang knalpot untuk meminimalkan resistensi angin selama penurunan palu - memastikan transmisi kekuatan dampak yang stabil.struktur penguat lingkaran ditambahkan untuk mencegah kegagalan struktural dan deformasi, meningkatkan keandalan operasional jangka panjang dalam lingkungan pengujian yang ketat.
Mekanisme Pneumatik Hammer Lifting & Release
Meninggalkan mekanisme palu elektromagnetik tradisional, penguji mengadopsi konfigurasi pneumatik kekuatan tinggi untuk kinerja yang superior:
- Dilengkapi dengan silinder udara ganda 300N stroke panjang untuk operasi yang kuat dan konsisten
- Fitur permukaan palu lempeng karet tendon untuk memastikan stabil, tidak merusak dampak pada spesimen
- Pneumatic lifting/release design secara mendasar menghilangkan masalah seperti lentur kabel, patah kawat, dan kebocoran listrik yang umum terjadi pada sistem elektromagnetik
- Mengintegrasikan sistem penguncian otomatis pneumatik, memberikan keamanan dan keandalan operasional yang ditingkatkan
Desain Majelis Terpadu & Modular
- Struktur Mekanis: Menggunakan perakitan profil paduan aluminium standar, mencapai standarisasi proses, instalasi modular, dan desain ringan namun kuat
- Sistem Listrik: Dikonfigurasi dengan layar sentuh 7 inci dan Delta PLC, memastikan operasi intuitif, kinerja stabil, dan pemeliharaan yang nyaman
Parameter teknis
| Model |
XJL-300D |
| Suhu lingkungan |
10°C-35°C |
| Kualitas palu drop |
00,25kg-10kg, 0,125Kg/per peningkatan |
| Diameter palu |
D25mm,D90mm |
| Ketinggian jatuh |
40mm-2000mm,kesalahan≤±2mm |
| Diameter sampel |
Φ10mm-Φ450mm |
| Penyimpangan pusat benturan dari pusat perlengkapan |
≤2mm |
| Pengendali tipe V |
120° |
| sumber |
220VAC ± 10% |
| Dimensi garis besar |
730 mm × 700 mm × 3650 mm |
| Berat bersih |
300kg |
Fungsi utama
Dropping Hammer Impact Tester berfungsi sebagai instrumen pengujian presisi yang diakui secara luas yang dirancang khusus untuk mengevaluasi kekuatan dampak eksternal pipa plastik, lembaran plastik,dan bahan non-logamIni adalah alat penting untuk penilaian kinerja, kontrol kualitas, dan kualifikasi bahan di industri plastik, konstruksi, dan manufaktur.
Untuk pipa plastik, penguji memberikan cakupan pengujian dampak yang komprehensif untuk berbagai produk, termasuk tetapi tidak terbatas pada: pipa pasokan air PVC-U, pipa pasokan air tekanan rendah,pipa busa lapisan inti, pipa bergelombang dinding ganda, pipa Karat, pipa baja bertulang, pipa pasokan air PE, pipa listrik MPP, pipa bergelombang dinding berongga, dan pipa listrik CPVC.
Prinsip
Untuk proses produksi batch atau ekstrusi terus menerus, the tester enables the determination of the product's True Impact Rate (TIR) by impacting the specified area of test specimens with a drop hammer of predefined mass and dimensions from a designated height.
Metode pengujian ini menawarkan fleksibilitas yang luar biasa untuk memenuhi persyaratan teknis dari berbagai produk - dicapai dengan menyesuaikan massa palu jatuh, ketinggian dampak, atau kedua parameter.
Per protokol pengujian standar, nilai maksimum yang diizinkan TIR ditentukan sebagai 10%.
Dukungan dan Layanan
Untuk memenuhi kebutuhan aplikasi unik Anda, kami juga menawarkan solusi teknis yang disesuaikan dengan skenario pengujian spesifik Anda, jenis bahan, dan tujuan operasional.Apakah Anda perlu optimasi parameter, peningkatan aksesori, atau penyesuaian proses, tim kami memanfaatkan keahlian industri untuk memberikan dukungan yang ditargetkan.
Kami berdedikasi untuk memberikan layanan pelanggan terkemuka di industri dan dukungan teknis. tim dukungan responsif kami tersedia 24/7 untuk segera menjawab pertanyaan teknis, masalah operasional,atau kebutuhan layanan darurat -- meminimalkan waktu henti dan memaksimalkan produktivitas peralatan Anda.
We invite you to reach out to our team at your earliest convenience for further details, personalised consultations, or to discuss your specific support needs. Kami mengundang Anda untuk menghubungi tim kami secepat mungkin untuk rincian lebih lanjut, konsultasi yang dipersonalisasi, atau untuk mendiskusikan kebutuhan dukungan spesifik Anda.
FAQ
T1: Apa itu peralatan uji Drop Hammer?
A1: Perangkat uji Drop Hammer adalah instrumen uji dampak presisi yang diproduksi oleh JHH dengan basis produksinya di Beijing, Cina.Hal ini secara khusus dirancang untuk mengevaluasi ketahanan benturan bahan dan produk - indikator kinerja penting untuk penilaian integritas struktural.
T2: Apa tujuan utama dari peralatan uji Drop Hammer?
A2: Tujuan utama dari peralatan uji drop hammer adalah untuk mengukur secara akurat ketahanan benturan objek target, memberikan data penting untuk mendukung verifikasi kualifikasi produk,kontrol kualitas, dan jaminan keandalan dalam manufaktur dan aplikasi industri.
T3: Produk/bahan apa yang kompatibel dengan peralatan uji Drop Hammer?
A3: Peralatan ini dapat digunakan untuk berbagai pipa (termasuk namun tidak terbatas pada pipa pasokan air PVC-U, pipa limbah, pipa pasokan air bertekanan rendah, pipa transmisi bertekanan rendah,pipa busa lapisan inti, pipa bergelombang dinding ganda, dan pipa pasokan air PE) dan juga sepenuhnya kompatibel dengan lembaran plastik kaku.
Q4: Apa akurasi pengukuran dari peralatan uji Drop Hammer?
A4: Peralatan pengujian Drop Hammer memiliki akurasi pengukuran yang tinggi ± 0,5%, memastikan hasil pengujian yang dapat diandalkan dan dapat diulang yang memenuhi persyaratan standar pengujian internasional.
Q5: Apa energi uji maksimum dari peralatan uji Drop Hammer?
A5: Peralatan ini menawarkan energi uji maksimal 300 J, yang mencakup persyaratan uji benturan sebagian besar pipa industri dan produk plastik kaku.
