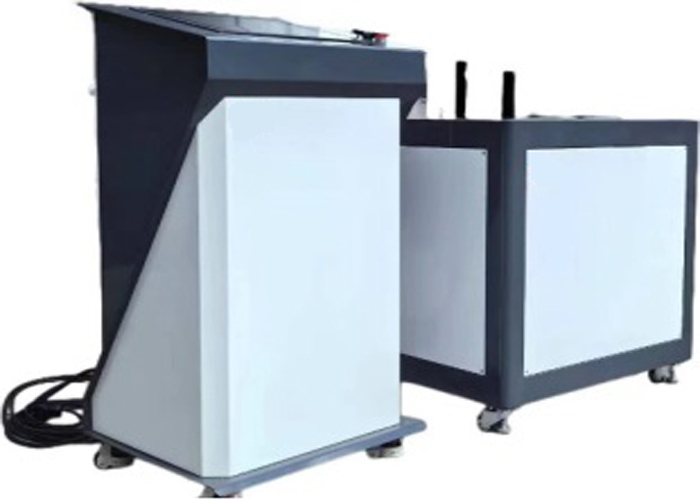

Tes ledakan pipa presisi dengan mesin pengujian tekanan hidrostatik XGJ-25M
| Atribut |
Nilai |
| Nama produk |
Tes ledakan pipa presisi dengan mesin pengujian tekanan hidrostatik XGJ-25M |
| Jangkauan pengujian |
0-10MPA |
| Keakuratan |
-1% ~ +2% |
| Jangkauan suhu uji |
15 ~ 95°C |
| Penutup ujung |
Φ8-1800mm |
| Tampilan |
LCD |
| Kurva pengujian |
Tekanan-waktu dan Tekanan-suhu |
| Perlindungan Keamanan |
Tekanan Terlalu Tinggi/Suhu Terlalu Tinggi |
| Mode Uji |
Otomatis |
| Medium pengujian |
Air |
| Dukungan yang disesuaikan |
OEM |
| Sertifikat |
CE, ISO |
Gambaran umum
Instrumen ini terutama digunakan untuk menguji pipa logam, pipa termoplastik, komposit pipa termoplastik diperkuat, pipa minyak, komponen hidrolik, tabung gas, kapal tekanan,pipa dan kontainer tekanan ruang angkasa, teknik selang hidrolik, dan selang otomotif khusus untuk pengujian ketahanan tekanan ultra tinggi.Hal ini juga berlaku untuk pengujian ledakan hidraulik instan pipa tekanan tinggi dan wadah.
Sebagai instrumen pengujian penting, ia sangat diperlukan oleh produsen, lembaga penelitian, dan otoritas inspeksi kualitas.
Standar Pelaksanaan
Dalam hal ini, pembatasan pembatasan pembatasan pembatasan pembatasan pembatasan pembatasan pembatasan pembatasan pembatasan pembatasan pembatasan.7-2016 dan persyaratan standar lainnya.
Fitur Produk
- Sistem mengadopsi pompa piston + kontrol konverter frekuensi untuk memungkinkan pengaturan tekanan tinggi.memastikan bahwa proses tekanan untuk sampel dengan diameter pipa φ400mm dan panjang maksimum 1000mm dapat diselesaikan dalam 60 ~ 70 detik.
- Sistem host menggunakan arsitektur kontrol cluster terpusat berdasarkan PC tertanam.yang menerima instruksi kontrol dari PC tertanam, melakukan penyesuaian tekanan, pemrosesan logika, dan pengumpulan data.
- Sistem kontrol tekanan eksklusif secara otomatis merumuskan protokol dan algoritma peningkatan tekanan, menjamin peningkatan tekanan yang cepat, tekanan konstan yang stabil, kemampuan ekspansi yang kuat,dan tingkat keberhasilan tes 100%.
- Pemilihan dan kontrol tekanan presisi tinggi dicapai melalui penggunaan sistem konversi frekuensi vektor dan sensor tekanan presisi tinggi.
- Dengan kemudahan penggunaan dan pengoperasian yang nyaman, instrumen ini dilengkapi dengan fungsi pengurangan tekanan otomatis (hanya satu tombol yang diperlukan untuk melepaskan tekanan).
Parameter teknis
| Stasiun pengujian |
1 saluran, tegangan ultra tinggi |
| Tekanan uji maksimal |
25MPa |
| Kesalahan maksimum |
± 1% |
| Ukuran sampel |
Diameter dalam Φ20mm~400mm, L1000mm atau ditentukan pelanggan |
| Waktu ledakan |
60-70s ledakan instan (ekstensi sampel kurang dari 15L/menit) |
| Medium uji |
air |
| Kekuatan |
20kw |
Konfigurasi Produk
- Sistem Kontrol Mikrocomputer Terintegrasi: 1 unit per modul
- Komputer Kontrol Industri Tertanam: 1 set
- Sistem Kontrol Tekanan: 1 set
- Pompa Plunger Tekanan Tinggi (Merek: Bortolini): 25MPa, Aliran 15L/menit, 1 unit
- Transmitter Tekanan: 1 unit (Origin: USA, Brand: GEMS)
- Perangkat Lunak Manajemen Data PC: 1 set
- Selang Tekanan Tinggi: 2 buah
- Aksesoris dan Dokumentasi: 1 set
Tes Keamanan Tekanan Tinggi

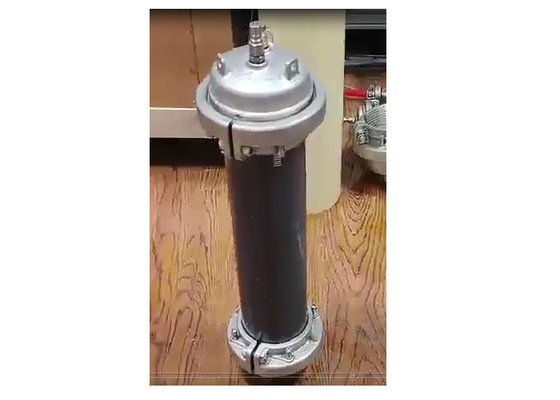

Selama pengujian ledakan tekanan ultra tinggi, spesimen uji harus ditempatkan di lubang yang aman atau ruang medium dengan suhu terkontrol yang dilengkapi dengan perangkat keamanan anti ledakan,untuk memastikan keamanan operasi.
Catatan: Saat menguji pipa dengan diameter φ315mm di bawah tekanan 20MPa, kerusakan pada ujung pipa atau komponen lainnya dapat menyebabkan bahaya serius.
Pertanyaan yang Sering Diajukan
Q1: Apa tujuan mesin pengujian hidrostatik (mesin pengujian tekanan hidrostatik pipa plastik)?
A1: Mesin pengujian hidrostatik dirancang untuk menguji kekuatan hidrostatik dan ketahanan pecah pipa plastik.
T2: Jenis komponen dan bahan apa yang dapat diuji mesin pengujian tekanan hidrostatik?
A2: Mesin pengujian tekanan hidrostatik mampu menguji pipa plastik dan pipa komposit (misalnya, PP-R, PP-B, PP-A, PVC, PE, PE-X, dll.).
T3: Apa akurasi Mesin pengujian tekanan hidrostatik?
A3: Mesin pengujian tekanan hidrostatik memiliki akurasi dalam 0,1% dari pembacaan skala penuh.
T4: Apa tekanan maksimum yang dapat ditangani Mesin Uji Tekanan Hidrostatik untuk pengujian?
A4: Mesin pengujian tekanan hidrostatik mendukung pengujian tekanan hingga 10MPa (100 bar, 1450 psi).
