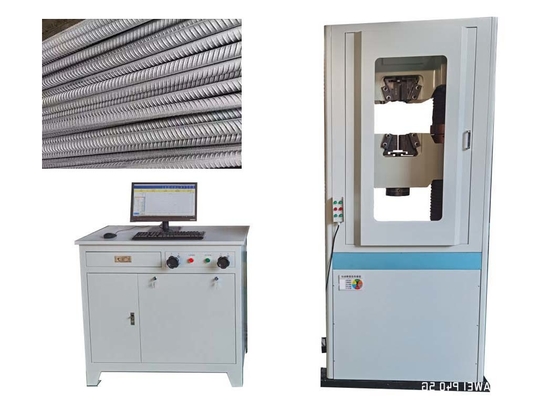

Mesin uji universal hidrolik untuk baja tulangan las - Uji tarik batang, koil, dan uji tekuk yang dilepas
Prinsip kerja:
Mesin utama menggunakan struktur rangka enam kolom dengan empat kolom dan dua sekrup timah. Palang atas dan palang bawah membentuk ruang peregangan, sedangkan palang bawah dan meja kerja membentuk ruang kompresi. Terdiri dari pengontrol listrik, katup servo, sensor beban, sensor perpindahan, ekstensometer, dan komputer, membentuk sistem kontrol servo loop tertutup. Sistem ini dapat secara otomatis dan tepat mengontrol proses pengujian dan secara otomatis mengukur parameter uji seperti gaya uji, perpindahan, dan deformasi.
Aplikasi:
(1) Aplikasi dalam Uji Tarik
Konfigurasi Perangkat Uji dan Perlengkapan
Perlengkapan berbentuk baji khusus digunakan untuk memperbaiki kedua ujung spesimen batang baja berusuk, memastikan bahwa permukaan penjepit tegak lurus terhadap sumbu spesimen untuk menghindari pembebanan eksentrik yang dapat memengaruhi akurasi uji. Palang atas dan bawah membentuk ruang tarik, dan gaya tarik aksial diterapkan melalui sistem hidrolik.
Mode Kontrol dan Pengaturan Parameter
Mode kontrol komposit kontrol gaya - kontrol perpindahan biasanya diadopsi: pada tahap awal, gaya diterapkan pada laju konstan (misalnya, 10 kN/menit), dan ketika mendekati titik luluh, ia beralih ke kontrol perpindahan (0,05 - 2 mm/menit) untuk secara akurat menangkap kekuatan luluh.
Pengumpulan dan Analisis Data
Sensor beban memantau variasi gaya tarik secara real time, ekstensometer mencatat deformasi dalam panjang pengukur, dan komputer secara otomatis memplot kurva "gaya - perpindahan", menghitung parameter seperti kekuatan perpanjangan non-proporsional yang ditentukan (ReL, ReH), kekuatan tarik (Rm), dan persentase perpanjangan setelah patah (A).
(2) Implementasi Uji Tekuk
Perangkat dan Metode Tekuk
Ganti penekan tekuk dan penyangga, sesuaikan jarak penyangga sesuai dengan diameter batang baja berusuk (biasanya 3 kali diameter), adopsi metode tekuk dingin 180°, dan perlahan tekan penekan ke bawah hingga spesimen ditekuk ke sudut yang ditentukan, kemudian amati apakah retakan muncul di permukaan.
Verifikasi Kepatuhan Standar
Sesuai dengan GB/T 1499.2 - 2018 Baja untuk Penguatan Beton - Bagian 2: Batang Baja Berusuk Gulung Panas, permukaan spesimen setelah uji tekuk tidak boleh memiliki retakan yang terlihat untuk memverifikasi bahwa sifat teknologinya memenuhi persyaratan konstruksibaja konstruksi.
| Karakteristiktariksifat |
| |
Luluh kekuatan,R.
MPa |
Tarik/Luluh kekuatan rasio,R/R |
Total perpanjangan pada gaya maksimum,Age
% |
| B500A |
500 |
1.05 |
2.5 |
| B500B |
500 |
1.08 |
5.0 |
| B500C |
500 |
≥1.15,<1.35 |
7.5 |
Rm/R.karakteristik adalah 1.02 untuk ukuran di bawah 8mm.
A:karakteristik adalah 1.0% untuk ukuran di bawah 8mm.
Nilai R.yang ditentukan adalah karakteristik dengan p=0.95.
Nilai R/R, dan Ag yang ditentukan adalah karakteristik dengan p=0.90.
Hitung nilai Rmand R.menggunakan luas penampang nominal. |
| Nilai maksimum absolut yang diizinkan dari kekuatan luluh adalah 650 MPa. |
Untuk kekuatan luluh (Re), kekuatan luluh atas (ReH) harus berlaku. Tentukan kekuatan luluh (Re) dari
kekuatan bukti 0.2% (Rpo.2) jika fenomena luluh tidak ada. |
Standar:
ISO 6892, ISO 6934, BS4449, ASTM C39,ISO75001, ASTM A370, ASTM E4, ASTM E8 dan standar BSEN.
Parameter teknis utama:
| Model |
WAW-1000G |
| Struktur |
4 kolom dan 2 sekrup |
|
Cara kontrol
|
proses pemuatan kontrol manual, penanganan data otomatis komputer |
| Beban maks. (kN) |
1000kN |
| Akurasi beban |
≤±0.5% |
| Rentang beban |
2%-100%FS |
| Rentang kontrol tegangan isokinetik |
2-60 (N/mm2•S-1) |
| Kesalahan laju tegangan |
≤±0.5% |
| Resolusi beban |
1/600000 |
| Rentang Pengukuran Deformasi |
2%～100%FS |
| Akurasi deformasi |
≤±0.5% |
| Resolusi perpindahan (mm) |
0.01 |
| Kesalahan perpindahan |
≤±0.5% |
| Langkah piston maks. (mm) |
250 |
| Kecepatan bergerak piston maks |
0.5-100 mm/menit Penyesuaian manual |
| Kecepatan pengangkatan kepala silang |
300mm/menit |
| Ruang uji tarik maks. |
700mm (dapat disesuaikan) |
| Ruang Uji Kompresi Maks. |
600mm (dapat disesuaikan) |
| Metode penjepitan |
Klem hidrolik |
| Rentang penjepitan spesimen bulat (mm) |
φ13-φ60 mm(13-26,26-40,40-60) |
| Rentang penjepitan spesimen datar (mm) |
0-15,15-30 mm |
| Lebar penjepitan spesimen datar (mm) |
80 |
| Ukuran pelat kompresi (mm) |
200*200 |
| Jarak rol tekuk (mm) |
450 |
| Lebar rol tekuk (mm) |
120 |
| Catu daya |
3-fase,AC380V, 50Hz (dapat disesuaikan) |
| Berat dan ukuran |
3200KG,1060mm*850*2370mm |
Pengepakan dan Pengiriman:
Pertanyaan yang Sering Diajukan:
Q1. Apakah perusahaan Anda adalah perusahaan dagang atau pabrik?
A: Pabrik + perdagangan (integrasi), 18 tahun berfokus pada bidang instrumen uji, 14 tahun pengalaman ekspor.
Q2. Bagaimana cara memilih produk yang paling cocok?
A: Tim profesional kami akan memberikan saran terbaik selama Anda memberi tahu kami jenis uji apa yang perlu Anda lakukan dan spesifikasi yang diperlukan
Q3. apa jangka waktu pengiriman?
A: Paling sering, kami memiliki stok di pabrik. Jika tidak ada stok, biasanya, waktu pengiriman adalah 15-20 hari kerja setelah penerimaan deposit
Jika Anda sangat membutuhkan, kami dapat mempertimbangkan untuk membuat pengaturan khusus untuk Anda.
Q4. Apakah Anda menerima layanan kustomisasi?
A: Ya, tentu saja, kami tidak hanya dapat menawarkan mesin standar, tetapi juga mesin yang disesuaikan sesuai permintaan Anda.
Jangan ragu untuk memberi tahu kami kebutuhan Anda, kami akan mencoba yang terbaik untuk memenuhi kebutuhan Anda.
Q5. Bisakah kita mengunjungi pabrik Anda sebelum memesan?
A: Ya, kami dengan hangat menyambut dan dengan tulus mengundang Anda atau tim Anda untuk mengunjungi pabrik kami, kami akan membantu mengatur hotel dan menjemput Anda dari bandara.
Q6. Bagaimana dengan garansi Anda?
A: Umumnya, garansi kami adalah satu tahun dalam masa garansi. kami dapat menawarkan dukungan teknis dan penggantian suku cadang. Jika perlu, teknisi kami dapat pergi ke tempat Anda untuk layanan yang lebih baik.
Q7. Bagaimana dengan pengepakan untuk mesin, Apakah aman dilindungi selama transportasi?
A: Mesin kami dikemas dengan kotak kayu ekspor standar, tidak akan rusak. Kami telah mengirimkan banyak mesin pengujian ke luar negeri melalui laut atau udara tanpa kerusakan.
