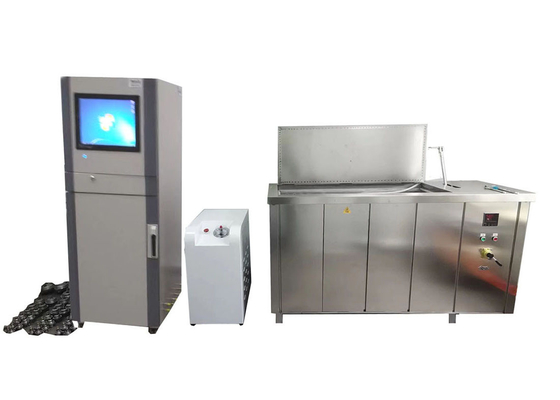

Mesin Uji Tekanan Hidrostatis berfungsi untuk mengukur toleransi tekanan internal pada pipa, alat kelengkapan, dan rakitan termoplastik yang digunakan untuk pengangkutan fluida.
Aplikasi:
Mesin uji hidrostatik dapat digunakan untuk berbagai pipa termoplastik, fitting, dan komponen yang digunakan untuk transportasi fluida. Bahan seperti polipropilen (PP), polietilen (PE), polivinil klorida (PVC), polivinil klorida terklorinasi (PVC-C), dan kopolimer akrilonitril butadiena stirena (ABS) hanyalah sebagian saja. Kategori ini mencakup berbagai produk, seperti pipa ekstrusi, pipa cetakan injeksi, dan spesimen rakitan, baik yang melibatkan gaya dorong hidrostatis maupun tidak. Contoh benda uji yang sesuai meliputi bagian pipa las butt leleh panas, benda uji dengan satu atau lebih alat kelengkapan, dan benda uji cabang berbentuk pelana. Diameter luar nominal (dn) pipa uji sangat bervariasi, mulai dari 25 milimeter hingga 1600 milimeter tergantung pada persyaratan spesifik dari jenis spesimen yang berbeda.
Tujuan:
Mesin uji tekanan hidrostatik terutama digunakan untuk menentukan ketahanan tekanan internal pada pipa plastik, fitting, dan rakitan. Dalam kondisi terkendali, produk yang terbuat dari bahan seperti PP, PE, PVC, PVC-C, dan ABS dikenakan tekanan internal tertentu selama jangka waktu tertentu. Hal ini digunakan untuk mengevaluasi kapasitas menahan tekanan dan menentukan apakah akan terjadi kegagalan seperti kebocoran, pecah, atau deformasi berlebihan. Pengujian ini sangat penting untuk memastikan kualitas, keamanan, dan keandalan pipa plastik dan komponen terkait dalam sistem transportasi fluida. Sistem ini banyak digunakan di berbagai bidang seperti pengolahan air, pengolahan limbah, transmisi gas, dan transportasi cairan industri.
Karakteristik Produk:
1. Pengguna dapat dengan mudah mengatur parameter pengujian menggunakan terminal operasi yang menggabungkan layar sentuh atau PC.
2. Menempati area kurang dari satu meter persegi, dapat menghasilkan sebanyak 50 tekanan berbeda, termasuk tekanan suplai air.
3. Kapasitas pengenalan cerdasnya memungkinkannya mengidentifikasi ukuran dan bahan sampel dan kemudian merumuskan rencana peningkatan tekanan yang dioptimalkan bersama dengan algoritma.
4. Perangkat ini menonjol karena kontrol tekanannya yang presisi. Opsi untuk menyesuaikan tekanan masukan masing-masing modul secara terpisah membantu mengurangi keausan katup solenoid dan menjamin pengoperasian yang tahan lama.
5. Setiap bagian logam yang bersentuhan dengan media terbuat dari baja tahan karat berkualitas tinggi.
6. Antarmuka tampilan, dirancang dengan mempertimbangkan kenyamanan pengguna, menawarkan berbagai pilihan bahasa, sepenuhnya memenuhi beragam kebutuhan pelanggan.
7. Melakukan kalibrasi tekanan selama pengujian sangatlah sederhana, dan sistem memiliki opsi untuk terus berjalan saat kalibrasi sedang berlangsung.
8. Memberikan perlindungan di berbagai tingkat, mencakup aspek kelistrikan, mekanik, dan perangkat lunak.
9. Memungkinkan komunikasi data yang lancar dan dapat diandalkan melalui protokol TCP/IP.
Memenuhi Standar:
ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335.
Panjang bebas benda uji:
| Jenis Spesimen |
Persyaratan Panjang Bebas |
| Spesimen Pipa Ekstrusi |
DN<315mm: ≥ 3DN dan ≥ 250mm;DN>315mm: ≥ 2DN |
| Spesimen Pipa Cetakan Injeksi |
DN<50mm: 3DN; 50mm ≤DN≤ 110mm: ≥ 140mm |
| Spesimen Rakitan dengan Dorongan Hidrostatis (Dua Bagian Pipa) |
≥ 3DN dan ≥ 250mm (DN>315mm: ≥ 2DNjika min. panjang tidak terpenuhi) |
| Spesimen Rakitan dengan Dorongan Hidrostatis (dengan Perlengkapan) |
≥ 2DN dan ≥ 150mm;DN>250mm: ≥ 1,5DN |
| Spesimen Rakitan dengan Dorongan Hidrostatis (Cabang Pelana) |
≥ 100mm |
| Spesimen Rakitan tanpa Dorongan Hidrostatis |
=DNdan ≥ 150mm |
Parameter Teknis:
| Model |
XGY-16C |
| Kisaran diameter |
Φ8-1800mm |
| Stasiun |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 dll dapat disesuaikan |
| Modus kontrol |
Kontrol mikro, kontrol PC industri |
| Modus tampilan |
Layar warna LCD PC industri |
| Modus penyimpanan |
Penyimpanan PC |
| Modus cetak |
Keluaran printer berwarna |
| Tekanan uji |
Kisaran tekanan |
0,1-16MPa |
| Akurasi kontrol |
±1% |
| Resolusi tampilan |
0,01MPa |
| Rentang kerja |
5%~100%FS |
| Kesalahan indikasi |
±1% |
| Pengatur Waktu Tes |
Rentang pengatur waktu |
0~10.000 jam |
| Akurasi pengatur waktu |
±0,1% |
| Resolusi pengatur waktu |
1 detik |
| Kekuatan |
380V 50Hz tiga fase empat kawat 1,5KW |

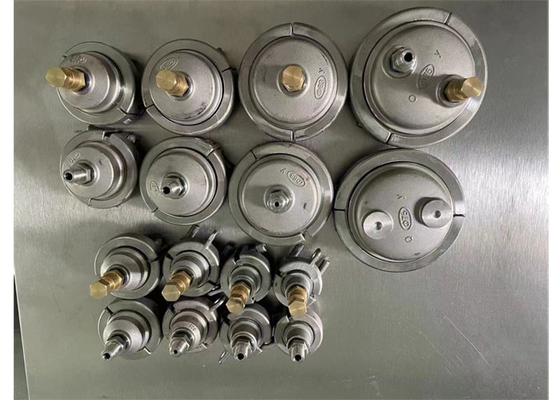

| model tutup ujung |
dariΦ8hingga 1800mm |
| Ukuran tangki air |
sesuai dengan ukuran pipa |
| Kisaran suhu |
15-95℃ |
| Dimensi (tiga stasiun) |
715×625×1700(mm)atau lainnya
|
Dukungan dan Layanan:
Mesin Uji Hidrostatik Pipa Plastik Mesin Uji Tekanan Hidrostatik Dukungan Teknis dan Layanan
Kami menyediakan dukungan teknis untuk Mesin Uji Tekanan Hidrostatis. Tim dukungan teknis kami yang berpengalaman dapat menyediakan:
- Instalasi dan pengaturan mesin
- Pemecahan masalah dan saran teknis
- Layanan perbaikan dan pemeliharaan
- Suku cadang dan bahan habis pakai
- Pembaruan dan peningkatan perangkat lunak
Kami berkomitmen untuk menyediakan layanan pelanggan yang sangat baik dan siap menjawab pertanyaan apa pun yang Anda miliki. Jika Anda memiliki pertanyaan, jangan ragu untuk menghubungi kami.
Pertanyaan Umum:
Q1: Apa nama merek mesin uji hidrostatik Mesin Uji Tekanan Hidrostatik Pipa Plastik?
A1: Nama merek Mesin Uji Tekanan Hidrostatik adalah JHH, yang diproduksi di Beijing, Cina.
Q2: Apa tujuan dari mesin uji hidrostatik Mesin Uji Tekanan Hidrostatik Pipa Plastik?
A2:Mesin Uji Hidrostatis Mesin Uji Tekanan Hidrostatik Pipa Plastikdigunakan untuk menguji kekuatan hidrostatik dan ledakan pipa plastik.
Q3: Jenis komponen dan bahan apa yang dapat diuji oleh Mesin Uji Tekanan Hidrostatis?
A3: Mesin Uji Tekanan Hidrostatik dapat digunakan untuk menguji pipa plastik, pipa komposit (seperti PP-R, PP-B, PP-A, PVC, PE, PE-X dll.
Q4: Berapa keakuratan Mesin Uji Tekanan Hidrostatis?
A4: Mesin Uji Tekanan Hidrostatis akurat hingga 0,1% dari pembacaan skala penuh.
