Mesin Uji Tekanan Hidrostatik digunakan untuk menentukan ketahanan terhadap tekanan internal pipa termoplastik, fitting, dan rakitan untuk pengangkutan fluida
Aplikasi:
Mesin uji tekanan hidrostatik berlaku untuk berbagai macam pipa termoplastik, fitting, dan rakitan yang digunakan untuk pengangkutan fluida, termasuk namun tidak terbatas pada pipa, fitting, dan rakitan yang terbuat dari bahan seperti Polipropilena (PP), Polietilena (PE), Polivinil Klorida (PVC), Polivinil Klorida Berklorinasi (PVC - C), dan Akrilonitril Butadiena Stirena (ABS). Ini mencakup berbagai jenis produk, termasuk pipa ekstrusi, pipa cetakan injeksi, dan spesimen rakitan dengan atau tanpa dorongan hidrostatik. Misalnya, dapat digunakan untuk bagian pipa yang dilas butt-melt panas, spesimen yang berisi satu atau beberapa fitting pipa, dan spesimen cabang sadel. Diameter luar nominal (dn) dari pipa yang diuji dapat berkisar dari ukuran yang relatif kecil (misalnya, 25 mm) hingga diameter yang lebih besar (misalnya, lebih dari 315 mm), tergantung pada persyaratan spesifik dari jenis spesimen yang berbeda.
Tujuan:
Tujuan utama mesin uji tekanan hidrostatik adalah untuk menentukan ketahanan terhadap tekanan internal pipa plastik, fitting, dan rakitan yang disebutkan di atas. Dengan menundukkan produk yang terbuat dari bahan seperti PP, PE, PVC, PVC - C, dan ABS ke tekanan internal tertentu dalam kondisi terkontrol untuk jangka waktu tertentu, mesin dapat menilai kemampuan mereka untuk menahan tekanan tanpa kegagalan, seperti kebocoran, pecah, atau deformasi berlebihan. Pengujian ini sangat penting untuk memastikan kualitas, keamanan, dan keandalan pipa plastik dan komponen terkait yang digunakan dalam sistem pengangkutan fluida, yang banyak diterapkan di bidang-bidang seperti pasokan air, drainase, transportasi gas, dan transfer fluida industri.

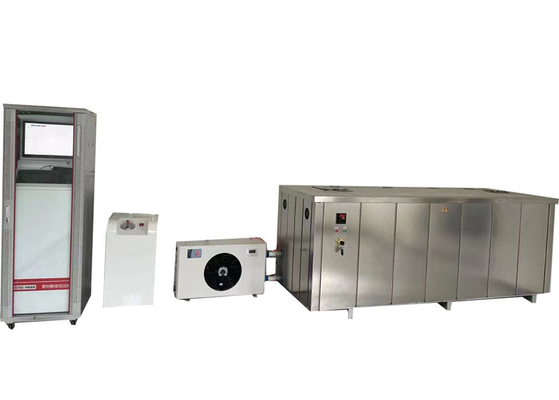

Konfigurasi Produk:
1. Sistem kontrol tekanan (rangka utama);
2. Sistem pasokan tekanan (sumber tekanan);
3. Tangki uji dan sistem kontrol suhu;

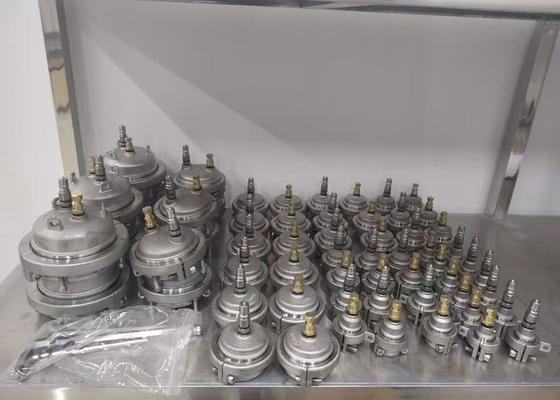

4. Penutup ujung: φ8~1800mm (sesuai kebutuhan pelanggan).
5. Sistem pendingin (sesuai kebutuhan pelanggan)
Karakteristik Produk:
1. Pengguna dapat dengan mudah mengatur parameter pengujian menggunakan terminal operasi yang menggabungkan layar sentuh atau PC.
2. Menempati area kurang dari satu meter persegi, dapat menghasilkan hingga 50 tekanan berbeda, termasuk tekanan pasokan air.
3. Kapasitas pengenalan cerdasnya memungkinkan untuk mengidentifikasi ukuran dan bahan sampel dan kemudian merumuskan rencana peningkatan tekanan yang dioptimalkan bersama dengan algoritma.
4. Perangkat ini menonjol karena kontrol tekanannya yang presisi. Pilihan untuk menyesuaikan tekanan input setiap modul individu secara terpisah membantu mengurangi keausan katup solenoid dan menjamin operasi yang tahan lama.
5. Setiap bagian logam yang bersentuhan dengan media terbuat dari baja tahan karat berkualitas tinggi.
6. Antarmuka tampilan, yang dirancang dengan mempertimbangkan kenyamanan pengguna, menawarkan berbagai pilihan bahasa, sepenuhnya memenuhi beragam persyaratan pelanggan.
7. Melakukan kalibrasi tekanan selama pengujian sangat mudah, dan sistem memiliki pilihan untuk terus berjalan saat kalibrasi sedang berlangsung.
8. Ini memberikan perlindungan di berbagai tingkatan, mencakup aspek listrik, mekanik, dan perangkat lunak.
9. Ini memungkinkan komunikasi data yang lancar dan andal melalui protokol TCP/IP.
Memenuhi Standar:
ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335.
Panjang bebas spesimen:
| Jenis Spesimen |
Persyaratan Panjang Bebas |
| Spesimen Pipa Ekstrusi |
dn<315mm: ≥ 3dn dan ≥ 250mm; dn>315mm: ≥ 2dn |
| Spesimen Pipa Cetakan Injeksi |
dn<50mm: 3dn; 50mm ≤ dn ≤ 110mm: ≥ 140mm |
| Spesimen Rakitan dengan Dorongan Hidrostatik (Dua Bagian Pipa) |
≥ 3dn dan ≥ 250mm (dn>315mm: ≥ 2dn jika panjang min. tidak terpenuhi) |
| Spesimen Rakitan dengan Dorongan Hidrostatik (dengan Fitting) |
≥ 2dn dan ≥ 150mm; dn>250mm: ≥ 1.5dn |
| Spesimen Rakitan dengan Dorongan Hidrostatik (Cabang Sadel) |
≥ 100mm |
| Spesimen Rakitan tanpa Dorongan Hidrostatik |
= dn dan ≥ 150mm |
Parameter Teknis:
| Model |
XGY-16C |
| Rentang diameter |
Φ8-1800mm |
| Stasiun |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 dll dapat disesuaikan |
| Mode kontrol |
Kontrol mikro, kontrol PC industri |
| Mode tampilan |
Tampilan warna LCD PC industri |
| Mode penyimpanan |
Penyimpanan PC |
| Mode cetak |
Output printer warna |
| Tekanan uji |
Rentang tekanan |
0.1-16MPa |
| Akurasi kontrol |
±1% |
| Resolusi tampilan |
0.01MPa |
| Rentang kerja |
5%~100%FS |
| Kesalahan indikasi |
±1% |
| Timer Uji |
Rentang timer |
0~10000h |
| Akurasi timer |
±0.1% |
| Resolusi timer |
1s |
| Daya |
380V 50Hz tiga fasa empat kawat 1.5KW |
| model penutup ujung |
dari Φ8 hingga 1800mm |
| Ukuran tangki air |
sesuai ukuran pipa |
| Rentang suhu |
15-95℃ |
| Dimensi (tiga stasiun) |
715×625×1700(mm)atau lainnya
|
Dukungan dan Layanan:
Mesin Uji Hidrostatik Mesin Uji Tekanan Hidrostatik Pipa Plastik Dukungan Teknis dan Layanan
Kami menyediakan dukungan teknis untuk Mesin Uji Tekanan Hidrostatik. Tim dukungan teknis kami yang berpengalaman dapat menyediakan:
- Instalasi dan penyiapan mesin
- Pemecahan masalah dan saran teknis
- Layanan perbaikan dan pemeliharaan
- Suku cadang dan bahan habis pakai
- Pembaruan dan peningkatan perangkat lunak
Kami berkomitmen untuk menyediakan layanan pelanggan yang sangat baik dan siap menjawab pertanyaan apa pun yang Anda miliki. Jika Anda memiliki pertanyaan, jangan ragu untuk menghubungi kami.
FAQ:
Q1: Apa nama merek Mesin Uji Tekanan Hidrostatik Pipa Plastik?
A1: Nama merek untuk Mesin Uji Tekanan Hidrostatik adalah JHH, yang diproduksi di Beijing, Tiongkok.
Q2: Apa tujuan dari Mesin Uji Tekanan Hidrostatik Pipa Plastik?
A2: Mesin Uji Tekanan Hidrostatik Pipa Plastik digunakan untuk menguji kekuatan hidrostatik dan pecah pipa plastik.
Q3: Jenis komponen dan bahan apa yang dapat diuji oleh Mesin Uji Tekanan Hidrostatik?
A3: Mesin Uji Tekanan Hidrostatik dapat digunakan untuk menguji pipa plastik, pipa komposit (seperti PP-R, PP-B, PP-A, PVC, PE, PE-X dll.
Q4: Berapa akurasi Mesin Uji Tekanan Hidrostatik?
A4: Mesin Uji Tekanan Hidrostatik akurat hingga 0,1% dari pembacaan skala penuh.
